系統概述：變壓器在線監測系統是我公司根據多年行業經驗，集合多種監測手段研制出的變壓器健康狀況綜合監測系統，其包含變壓器觸點溫度、變壓器鐵芯接地電流、油溫、瓦斯及振動等數據的在線采集與集中顯示功能。
    變壓器運行過程中需實時監測絕緣狀態，本系統通過采集鐵芯接地電流來判斷變壓器絕緣損壞程度，方法簡單可靠，是目前變壓器監測中需監測的項目之一。觸點溫度會由于銅排接觸不良或表面老化呈現上升的趨勢，系統可以根據數據變化趨勢判斷銅排接觸情況，將可能發生的故障提前預警，便于安排檢修。

    系統構成： 系統采用兩級通訊裝置，系統容量設計為9臺變壓器，每臺變壓器配置監測終端1臺，負責采集信號狀態并通過無線方式發送至系統主機，系統主機根據各個部分工作狀態發送告警短信，當發生重瓦斯或有載重瓦斯時，驅動跳閘，切除故障變壓器。

? 監測終端

    供電電源：220VAC

    通訊網絡：433M

    工作溫度：-10℃～ 50℃

    濕度范圍：0%～95%相對濕度

    功    率：10W

? 系統主機

    供電電源：220VAC

    通訊網絡：433M、移動2G/聯通2G

    執 行 器：常開繼電器250V/3A

    工作溫度：-10 到 50 度

    濕度范圍：0%-95%相對濕度

    功    率：30W

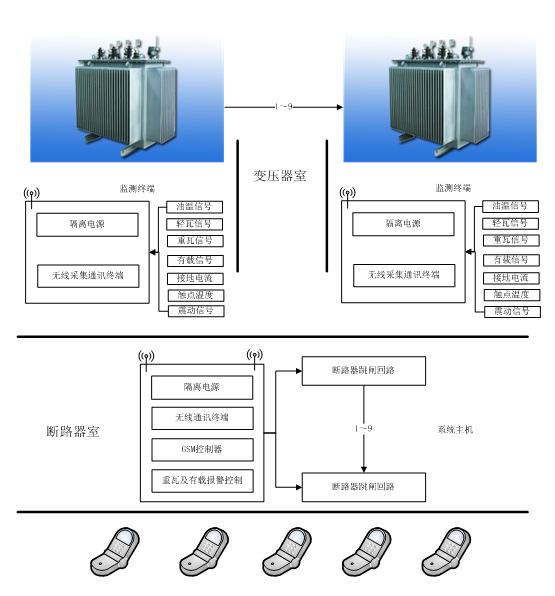

系統拓撲圖：



變壓器監控報警系統拓撲圖



各部分功能設計：

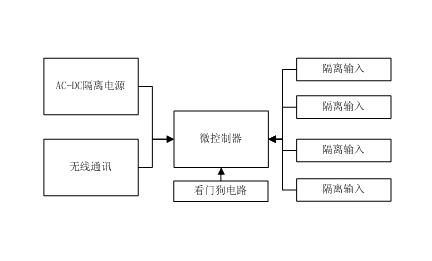

? 監測終端



原理框圖

    監測終端設計為數據采集器，將變壓器4路遙信數據采集至微控制器，微控制器通過無線通訊將數據發送至系統主機。

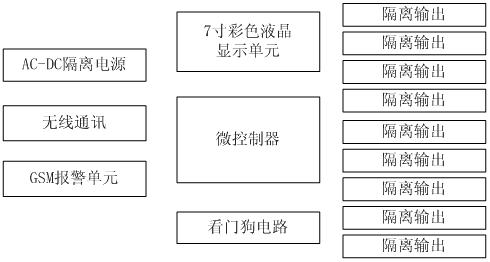

? 系統主機



原理框圖

    系統主機設計為數據集中控制器，實時采集9臺變壓器數據，普通報警通過GSM報警單元發送短信至工作人員手機，系統還具有邏輯判斷功能，在確定有載重瓦及重瓦報警之后發送短信至工作人員手機，并且控制故障變壓器退出運行。
