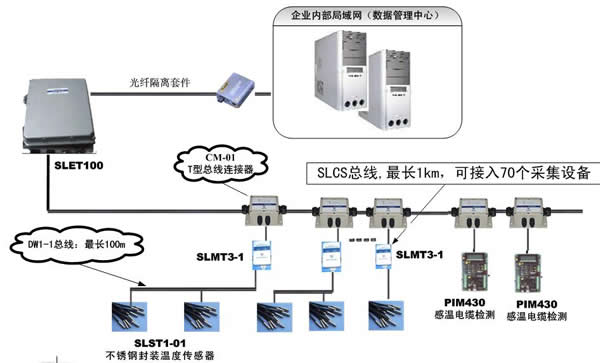

電力電纜在線監測系統,主要對電纜局部放電、溫度、接地電流、有害氣體及水位,井蓋進行在線監測,將監測信號上傳至工業服務器進行處理存儲,可實現對各技術監測量進行界面顯示,譜圖分析,報表打印,數據查詢,報警等功能。
1、電纜接頭局放在線監測系統
能檢測放電量,放電相位,放電次數等基本局部放電參數,并可按照客戶要求,提供有關參數的統計量。
測量放電量:20pC;測量頻帶:500kHz-20MHz;放電脈沖分辨率:10μs; 相位分辨率:0.18°。
能顯示工頻周期放電圖、二維(Q-φ,N-φ,N-Q)及三維(N-Q-φ)放電譜圖。
可記錄測量相序、放電量、放電相位、測量時間等相關參數,可提供放電趨勢圖并具有預警和報警功能,可對數據庫進行查詢、刪除、備份以及生成報表等。功能和特點
安裝方便,局部放電和接地電流均采用開合式鉗型傳感器。
局放抗干擾能力強,系統采用寬頻帶檢測技術;接地電流測量準確,有完備的接口保護電路,有效對抗大電流沖擊,且功耗低。
采用無線傳輸GPRS傳輸網絡,傳輸距離遠,穩定可靠,結構緊湊,安裝方便。
采用電纜本體取電,現場無需鋪設任何線纜
采用虛擬儀器技術,將硬件模塊與計算機結合,利用LabVIEW編寫軟件,通過界面操作,實現各種功能,并便于進一步開拓。
2、分布式光纖測溫系統與傳統傳感器相比較,具有許多天然的優勢,主要包括:
1)連續分布式測量分布式光纖傳感器是分布式測量,可以連續沿著探測光纜幾
十千米的測量信息,誤報和漏報率大大降低。同時實現實時監測。
2)抗電磁干擾,在高電磁環境中可以正常的工作光纖本身是由石英材料組成的,完全的電絕緣;同時光纖傳感器的信號是以光纖為載體的,不受任何外界電磁環境的干擾。
3)本征防雷雷電經常破壞大量的電測傳感器。光纖傳感器由于完全的電絕緣,可以抵抗高電壓和高電流的沖擊。
4)測量距離遠,適于遠程監控光纖的兩個突出優點就是傳輸數據量大和損耗小,在無需中繼的情況下,可以實現幾十千米的遠程監測。
5)靈敏度高,測量精度高 理論上大多數光纖傳感器的靈敏度和測量精度都優于一般的傳感器,實際已成熟的產品也證明了這一點。
6)電纜在線監測壽命長,成本低,系統簡單光纖的材料一般皆為石英玻璃,其具有不腐蝕、耐火、耐水及壽命長的特性,通常可以服役30年。綜合考慮傳感器的自身成本以及以后的維護費用,使用光纖傳感器可以大大降低整個工程的經營成本。
