無線測溫

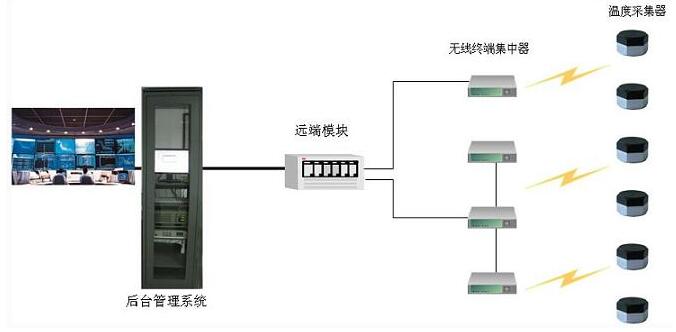

無源無線測溫系統基于表表面波（SAW）傳感器，通過傳感器諧振頻率的變化來感知被測參量的變化。系統主要由聲表面波溫度傳感器（即探頭）和基于脈沖雷達原理的溫度讀取器和后臺監控三部分組成。

傳感器無需供電，可方便安裝在高壓帶電體被測點上，準確的跟蹤發熱點的溫度變化。傳感器與讀寫器相連的接收天線之間無線通信，不影響高壓絕緣，性能好，且每個信號讀寫裝置可對應多個探測點，即插即用，便于擴大規模和系統升級；信號讀寫器將溫度信號傳輸至后臺監控系統；后臺監控采用時分復用或頻分復用等方式同時控1~100 個信號讀寫器，而每個信號讀寫器可同時對應多個聲表面溫度傳感器，整個系統可同時在線監測幾百、上千個電體被測點的溫度。

功能特點

設備預警：針對設備運行中出現異常數據以聲音、燈光、短信形式發出報警。

實時監控：傳感器無源運行，無需為延長電池壽命而加大溫度掃描間隔；

便捷：避免了在高壓設備上引線，不影響高壓絕緣。傳感器完全無源，避免了電池高溫爆炸和化學泄露等隱患；

可靠性高：無線無源，無爬電和灰塵影響；

適應性強：抗多徑效應強，耐高溫、高濕、強磁等惡劣環境；

技術參數

參數

指標

測溫范圍

-25℃～125℃

測溫精度

±1℃

單點測溫時間

1～10s

讀取器瞬間輸出功率

0.1 mW ~100mW

讀取距離

0.6m～2m

可支持天線數量

4

無線工作頻段

420～446MHz

系統功耗

<3W

讀取器數據接口

RS485/無線數據傳輸

輸入電壓

AC 85～264V，DC 120~370V

傳感器尺寸

音叉形：直徑11mm，高度40mm

套環形：外徑77mm，內徑51mm，軸向高10mm

讀取器尺寸

130mm*90mm*60mm

讀取天線尺寸

螺旋天線和平板天線可選

傳感器壽命

>20年

應用場景

開關柜刀閘、母排、動觸頭監測；

高壓輸電線溫度監測，高壓架空線銅鋁結合點、電纜頭測溫；

變壓器溫度監測；

其他場景應用，如旋轉機械軸承、燃油機內部、烤制食品（插入到食品內部）的測溫。
