隨著電網的快速發展，用戶對用電的要求越來越高。隨著配網的規?；l展，開關設備應用越來越多，監測開關狀態從而保證供電質量就變得越來越重要，有些地區開關配備FTU（饋線自動監測）終端，可以實時監測開關運行參數，由于該設備造價昂貴，并不是所有地區均有條件配備該設備。
隨著服務質量的提升，故障排除時間壓縮的越來越短。在沒有FTU的情況下，發現開關跳閘就已經是停電20分鐘以后了，維修時間又無法縮短，可以壓縮的就只有故障判斷時間。目前的故障判斷機制需要經過報修-調度-維修班組等環節，無形中增加了信息流轉的環節，延誤了維修的時間。所以，提高故障反應速度是目前提高服務質量的關鍵。
二、 工程設計方案
2.1 系統簡介
系統由電壓監測裝置、監控終端服務器兩部分組成。
電壓檢測裝置采集供電電壓，通過通話及GSM通訊將數據發送給監控終端服務器。監控終端服務器負責分析設備帶電情況，智能化判斷開關運行狀態，并將過程數據存儲在數據庫中，用來查詢。一旦發生開關斷開情況，則通過本地報警、短信等方式通知關鍵人員，及時安排處理故障。
2.2 系統拓撲及介紹

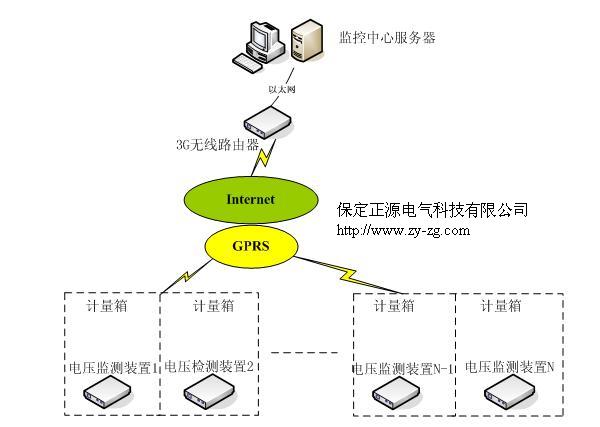

系統拓撲圖如下：
將電壓監測裝置安裝在開關線路以下配變低壓側，每個開關下至少安裝2臺電壓監測裝置，系統根據實時數據判斷開關狀態，只有當所有電壓監測裝置均斷電，系統才會通知運維人員到現場檢修。軟件設計全智能化，會自動判斷有可能的開關跳閘位置，直接將信息發送給專責人員，從而減少因信息流轉造成的時間損失。
本系統優點在于不需要現場設備支持，只需從配變低壓側取三相或單相電源即可實現設備的安裝。
系統工作過程如下：

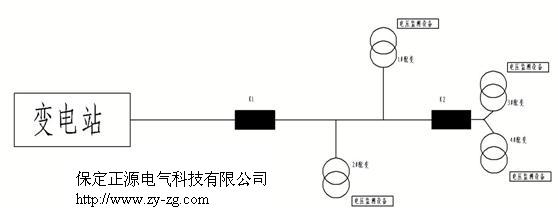

變電站下轄2臺開關，每臺開關下轄2臺配變，每臺配變安裝一臺電壓檢測裝置。
當3#裝置檢測到配變斷電，但4#裝置供電正常時，系統會根據預設邏輯，判斷開關工作正常，當4#裝置斷電，則系統會通過報警的方式告知相關人員，K2發生跳閘事故，需現場處理。
當1#、2#、3#、4#電壓檢測裝置同時斷電，系統會智能判斷有可能是K1跳閘所致，系統會通過報警方式告知相關人員，K1發生跳閘事故，需現場處理。
