一、 系統概述
    智能配變保護報警系統采用在線式負荷監控方法，實時采集配變運行電流、電壓，結合優化的算法，短時間內切除部分次級供電單位，保證配變工作在滿負荷以下。
系統創新體現在智能調節負荷功能：
? 系統設計4路次級負荷監控，用戶需為每路單獨設定供電等級。
? 當?shù)燃?jí)為順序1,2,3,4時，在超負荷的情況下會依次切除，在設定時間以后，系統會重新上電以確保用戶及時送電。
? 【例1】當?shù)燃?jí)為同一等級（例如4級）時，智能調整單元啟動。為保證同一等級下所有用戶斷電時間一致，系統將輪換切除每一路。

    系統包含兩路光纖測溫，配變未預留油溫測量方法，光纖測溫被設計為監測配變外殼溫度及JP柜內溫度。由于未直接接觸關鍵測溫點，測溫部分被設計為短信報警模式，并未直接控制智能斷路器，如溫度超過設定值，設備會通過短信的方式發送報警信息至預設手機。

    系統包含三相不平衡報警功能，系統預設三相不平衡超過15%發送短信至預設手機。

    系統包含斷路器異常報警，如果智能斷路器跳閘，導致負荷未正常投運，系統會發送報警信息，如果確認線路無故障，技術人員通過軟件可以實現遠程合閘操作，從而減少工作人員頻繁去現場的工作量。


系統包含綜合監控軟件、智能監控終端及通訊組件三個部分。


主要功能：
? 采集電流、電壓數據
? 采集溫度數據
? 定時數據上傳
? 遠程控制負荷投切
? 通過預設邏輯智能調整負荷
? 短信報警
? 三相不平衡報警
? 配變?nèi)萘吭O(shè)置
? 切換時間設置
? 負荷供電等級設置
? 配變位置編號設置
? 數據保存及分析

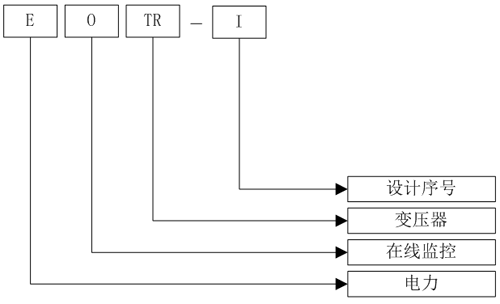

二、 智能監控終端

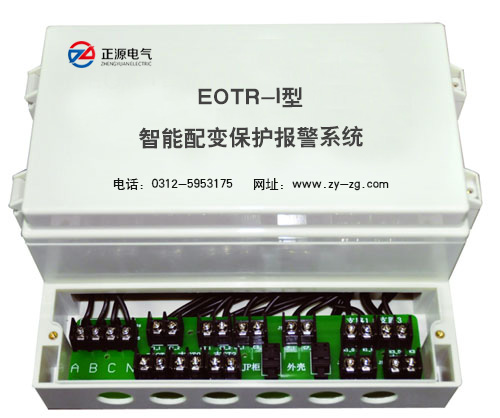

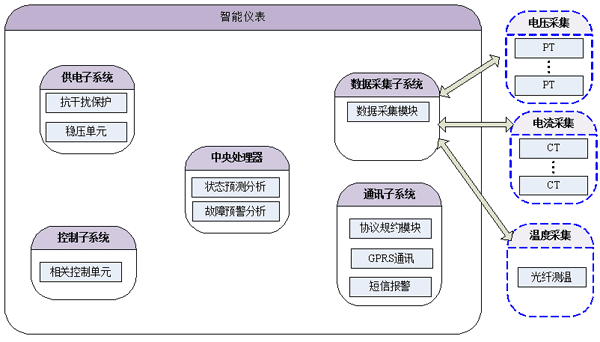

1. 智能監控終端主要功能：
? 每臺智能監控終端可采集3相電壓、1組三相電流及4組單相電流。
? 智能監控終端可以將數據上傳至計算機用來做數據分析。
? 智能監控終端可同時采集配變外殼溫度值及配電箱內溫度值。
? 智能監控終端可根據預設邏輯，通過采集的數據判斷切換相應的配電線路。
? 智能監控終端可以通過遠程設置負荷供電等級，智能調節負荷投切。
? 三相不平衡超過15%，向預設手機號碼發送報警信息。
? 智能儀表可通過GPRS將數據發送至監控終端，也可以通過短信提示相關人員線路供電狀態。

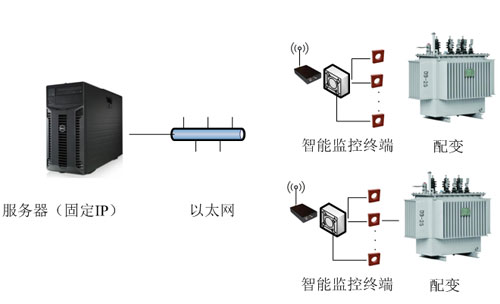

2. 產品拓?fù)鋱D



三、綜合監控軟件

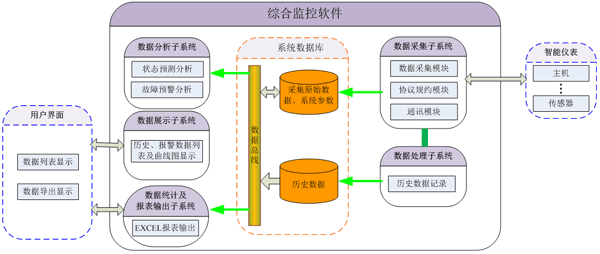

1. 軟件總體系統結構拓?fù)鋱D如下：



2. 軟件功能
? 配變位置標識及信息顯示。
? 告警方式采用短信，可以同時設置5個以?xún)?nèi)手機號碼。
? 切電時間設置。
? 變壓器容量設置。
? 負荷供電等級設置。
? 裝置每小時上傳一次數據，作為鏈路測試。斷路器切換以后1分鐘內發送報警狀態到預設手機。

四、 系統特點
? 系統反應迅速
系統采用32位ARM作為處理器，數據采集速度達到100k，高速的數據采集及處理保證了系統的反應速度。
? 維護成本低
系統采用澆注式電流互感器，關鍵部件采用工業級產品，保障設備穩定運行。
? 兩路溫度采集
系統支持配變外殼溫度采集與配電箱內溫度采集，可以根據報警閥值發送報警信息。
? 短信報警
系統支持GPRS通訊上傳數據及短信報警兩種方式，及時通知相關人員配變運行情況
? 多路本地采集設計
系統同時采集3路電壓信號、7路電流信號、2路溫度信號，集成配變數據采集參數。
? 現場總線設計
現場總線設計，方便用戶與各種系統通訊，實現無縫銜接。

五、 技術參數
? 環境溫度：-20℃～60℃
? 海拔高度：4000米以下
? 電流測量范圍：0～200A,0～600A
? 電流測量精度：1%
? 電壓測量范圍：0～400V
? 電壓測量精度：1%
? 溫度測量范圍：-30℃～125℃
? 溫度測量精度：±1℃
? 溫度顯示分辨率：0.1℃
? 通訊方式：GPRS無線通訊
? 供電方式：AC380V/50Hz。
