一、概述
低壓柜溫度在線監測系統是針對低壓開關柜接頭、高低壓電纜的電纜端頭、中間頭因絕緣老化或接觸不良等故障的早期預測而設計,能有效防止故障的發生。

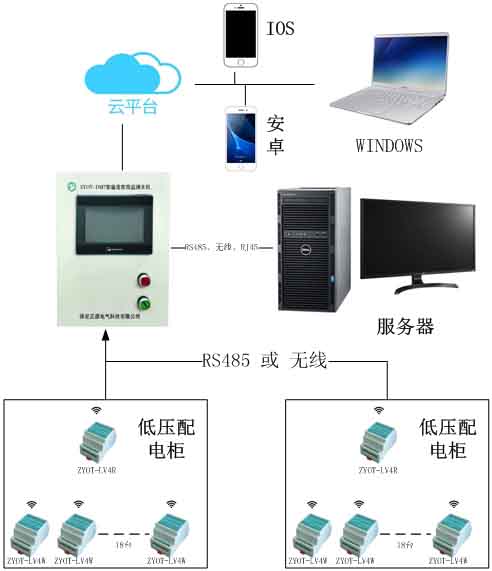

二、系統拓?fù)鋱D

三、系統介紹
低壓測溫由三個產品組成:
ZYOT-LV4 4通道溫度監測裝置(帶485通訊)

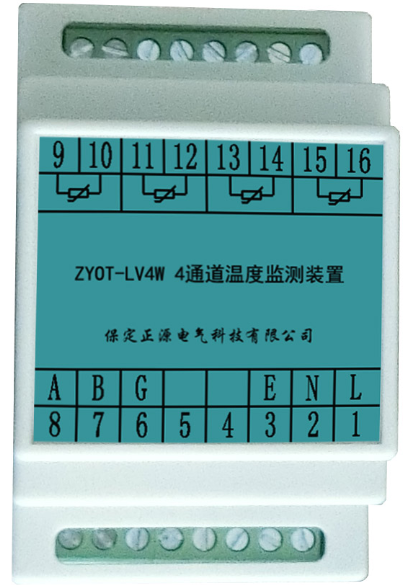

ZYOT-LV4W 4通道溫度監測裝置(帶無線通訊)
ZYOT-LV4R LV系列溫度監測裝置中繼
其中ZYOT-LV4與ZYOT-LV4W為前端采集模塊,ZYOT-LV4R為 中繼模塊配套ZYOT-LV4W使用。
該產品采用模塊化設計,支持標準Modbus接口協議,是解決配電環境低壓溫度監測的產品。
系統可以通過我公司ZYOT-DM7溫度監測系統實現溫度的采集、存儲,并可以根據預設參數實現報警等判斷。
在某些工業場合,系統可以通過我公司提供的協議轉換設備將數據集中處理并直接傳給DCS等上位機系統。
我公司監測系統支持云平臺搭建,可以將現場采集的數據通過因特網的方式上傳至云平臺,我公司云平臺系統支持安卓、IOS、Windows訪問。
四、技術參數
工作電壓:AC220V 50Hz 功 率:≤2W
工作溫度:-20~85℃ 工作濕度:≤95%RH
外形尺寸:54*87.5*58.7mm 防護等級:IP23
ZYOT-LV4
通訊方式:RS485 通訊協議:Modbus-RTU
測溫點數:4通道 測溫范圍:-20~120℃
ZYOT-LV4W
通訊方式:無線2.4G 通訊協議:ZYWR
通訊距離:1.2Km 發射功率:13dB
測溫點數:4通道 測溫范圍:-20~120℃
ZYOT-LV4R
通訊方式:無線2.4G 通訊協議:ZYWR
通訊距離:1.2Km 發射功率:13dB
容 量:可同時接入18臺ZYOT-LV4W

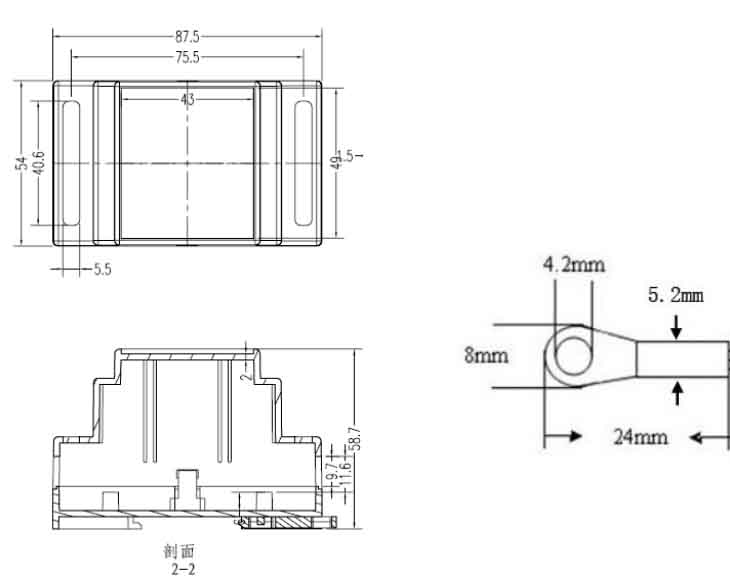

五、設備結構圖

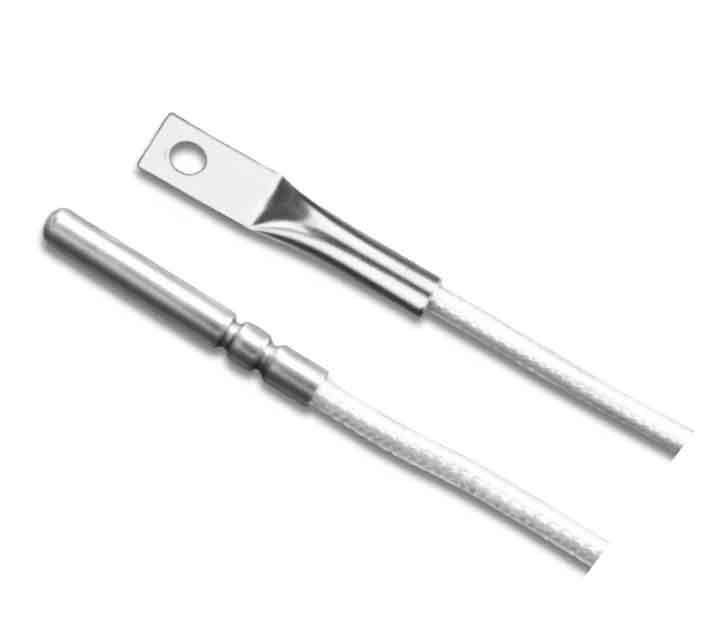

外形尺寸 傳感器封裝
